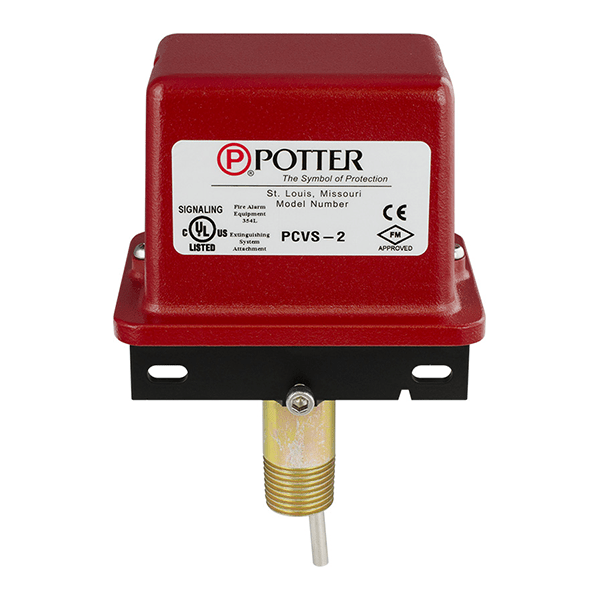

Interruptor de Supervisión de Válvula de Control – Serie PCVS
El modelo PCVS es un interruptor resistente a la intemperie y a la manipulación para monitorear la posición abierta de las válvulas de control de rociadores contra incendios de los tipos de poste indicador y mariposa para pared y patio.
¿Te interesa este producto? Contáctanos.
El modelo PCVS es un interruptor resistente a la intemperie y a la manipulación paramonitorear la posición abierta de las válvulas de control de rociadores contra incendios de los tipos de poste indicador y mariposa para pared y patio. Se proporcionan dos contactos SPDT (formato C) que funcionarán cuando se modifique la posición de la válvula desde un estado abierto.
La unidad se monta en un orificio roscado NPT de 1/2” en la carcasa de la válvula de poste indicador o mariposa. El dispositivo se activa mediante el conjunto indicador del poste indicador o el mecanismo operativo de la válvula mariposa, que activa los interruptores cuando la válvula está completamente abierta.
La unidad debe instalarse en un lugar accesible para realizar tareas de mantenimiento.
La cubierta se mantiene en su lugar mediante dos tornillos resistentes a la manipulación que requieren una herramienta especial para quitarla. La herramienta se suministra con cada dispositivo.
- NEMA 4X* (IP 65) y 6P (IP 67)
- La carcasa es 4X. Para una protección adicional contra la corrosión de los herrajes de montaje, utilice el modelo PCVS-2 CRH.
- Rango de temperatura de funcionamiento de -40º a 140º (-40ºC a 60ºC).
- Indicadores visuales del interruptor.
- Dos entradas de conducto.
- Varilla de disparo de longitud ajustable.
- Admite cables de hasta 12 AWG.
- El interruptor detecta la manipulación y el cierre de la válvula.
- Cumple con RoHS.
- Dos contactos SPDT.
| Dimensiones | Ver Figura 10 |
| Peso | 1,0 libras (0,45 kg) |
| Carcasa | Cubierta: Fundición a presión Acabado: Recubrimiento en polvo rojo Base: Fundición a presión Acabado: Recubrimiento en polvo negro Todas las piezas tienen acabados resistentes a la corrosión. |
| Cubierta protectora contra manipulaciones | Tornillos a prueba de manipulaciones Interruptor antimanipulación de tapa opcional disponible |
| Calificaciones de contacto | PCVS-2: Dos juegos de SPDT (formato C) 10,0 amperios a 125/250 VCA 2,0 amperios a 30 VDC resistivos 10 mAmps mínimo a 24 VDC |
| Limitaciones ambientales | -40 °F a 140 °F (-40 °C a 60 °C) Caja NEMA 4X (IP 65) y NEMA 6P (IP67) (Utilice un conducto y un conector con la clasificación adecuada) Uso en interiores o exteriores (consulte el boletín PIVSU-EX 5400694 para ubicaciones peligrosas) |
| Entradas de conductos | Se incluyen dos orificios para conducto de 1/2” (Ver aviso en la página 7 y figura 11 en la página 6) |
| Uso del servicio | Normas NFPA 13, 13D, 13R, 72 |
Nada.
Prueba
El funcionamiento del PCVS y su sistema de monitoreo de protección asociado se probará una vez finalizada la instalación y se inspeccionará, probará y mantendrá de acuerdo con todos los códigos y estándares locales y nacionales aplicables y/o la Autoridad competente (el fabricante recomienda hacerlo trimestralmente o con mayor frecuencia).
Una prueba mínima consistirá en girar el mecanismo de operación de la válvula hacia la posición cerrada. El PCVS deberá funcionar dentro de las primeras dos revoluciones del mecanismo de operación.
Cierre completamente la válvula y asegúrese de que el PCVS no se restablezca. Abra completamente la válvula y asegúrese de que el PCVS se restablezca a la normalidad.
